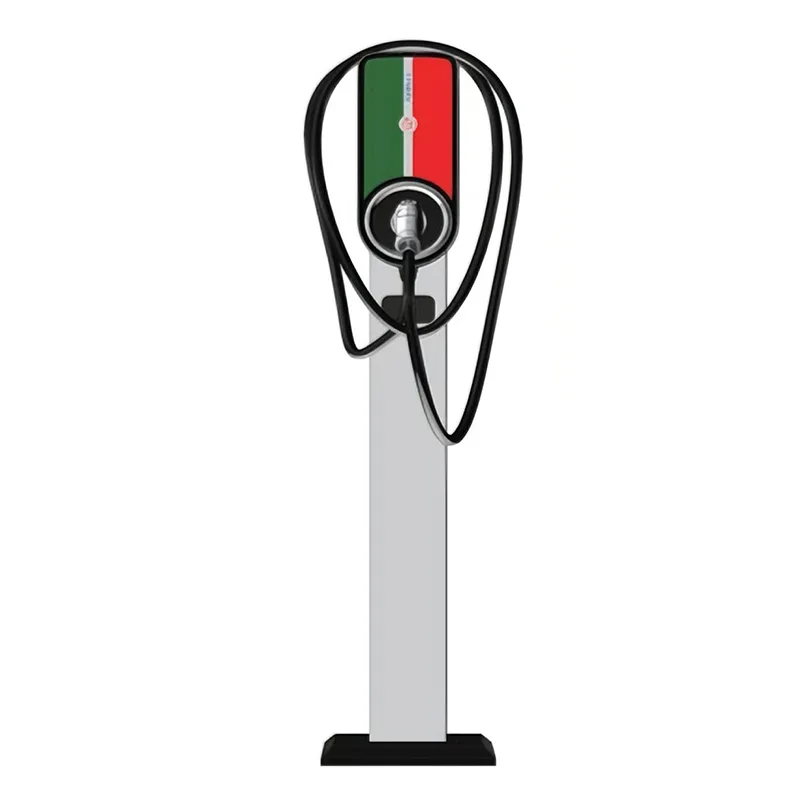

7KW 床置き型 AC 充電パイル

この製品は、電気自動車のAC充電に使用される7KW床置き型AC充電パイルです。主に、充電杭本体、後部設置パネル、充電ガンケーブル、設置アクセサリパッケージなどの部品で構成されています。充電保護、カードスワイプ充電、QRコードスキャン充電、モバイル決済、ネットワーク監視、リモートアップグレードなどの機能を備えています。

技術的パラメータ

革新的なデザイン

- このデバイスはモジュラー設計原則に従っています。通信モジュールはプラグアンドプレイで、イーサネット/GPRS/3G/4G モジュールと互換性があり、ユーザーは実際のニーズに応じて選択できます。壁掛けと床置きの両方の設置方法に対応できる構造です。壁に取り付けられた充電パイルは、その構造を変更したり、他の付属品を追加したりすることなく、ポールを追加することで床置き設置に変換できます。

- モジュラー設計原則を採用し、通信モジュールはプラグアンドプレイで構成可能で、メンテナンスが簡単です。

- リモート管理プラットフォームとの通信をサポートし、リモート監視とリモートアップグレードを実現します。

- 携帯電話のQRコード充電とカードベースの充電をサポートし、ICカードから関連するユーザー情報を読み取ることができます。

- 安全な動作のための包括的な保護：過電圧保護、不足電圧保護、過負荷保護、短絡保護、漏電保護、接地保護、過熱保護、低温保護、落雷保護、転倒保護を備え、安全で信頼性の高い機器の動作を保証します。

- ユーザーフレンドリーなインターフェイス: デバイスのステータス、動作データ (電圧、電流、電力、充電量、時間)、および障害情報をリアルタイムに表示する 4.3 インチのディスプレイ画面。

- Ethernet/GPRS/4G通信、バックグラウンドモニタリング、リモートアップグレード、モバイル決済、携帯電話APP/WeChat公式アカウントQRコードチャージ、カードベースチャージ;

設置方法

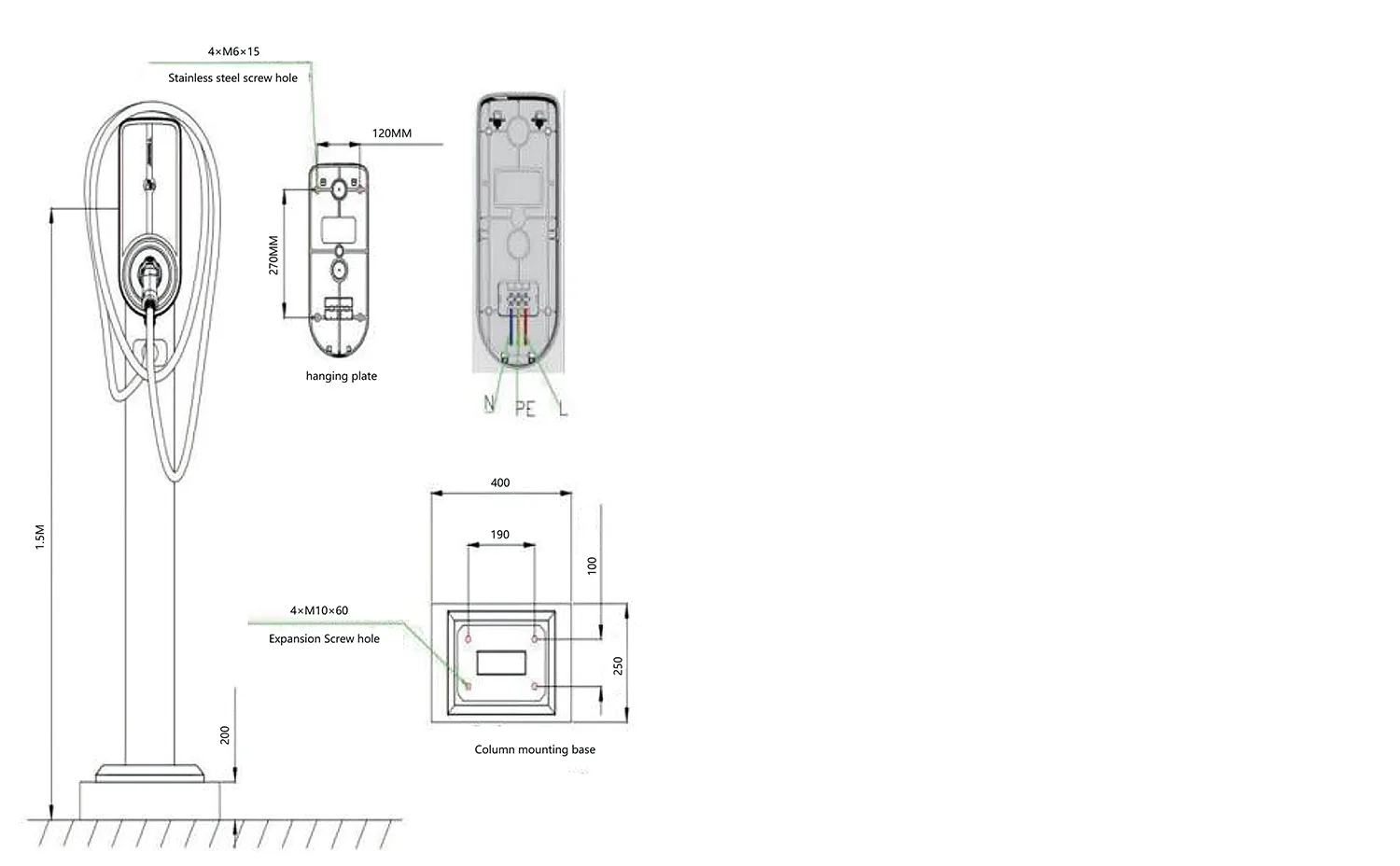

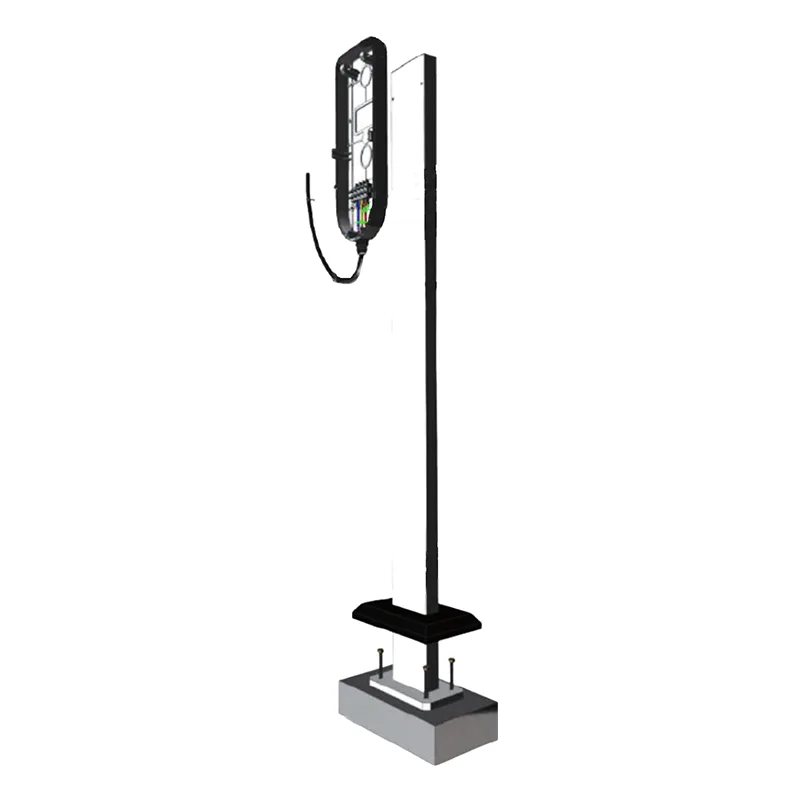

1) 装入杭のコンクリート基礎の強度は C25 とする。地下部は400mm、地上部は200mmです。コンクリートの寸法は400×250mmです。基礎の中央に出口パイプを埋設し、M10*60 拡張ボルト 4 本を基礎に固定します。

2) M6*15 ステンレス鋼ネジを使用してリアパネルをコラムに固定します。

3) 入力ラインは基礎にあらかじめ埋設されたパイプから柱の内部を通って専用の入口ソケットまで引き込まれます。

4) このデバイスには工場出荷時に入力ケーブルが付属しています。入力ケーブルの長さを延長する必要がある場合は、正しいケーブル接続方法に従って延長する必要があります。配線ラベルに従って 3 本のケーブル (活線、中性線、アース線) を端子台に挿入して配線を完了します。 (デバイスには高電流が流れるため、延長コードを使用して確実に接続する必要があります)。

5) 感電の危険を防ぐため、機器の入力アース線はしっかりと接地する必要があります。
