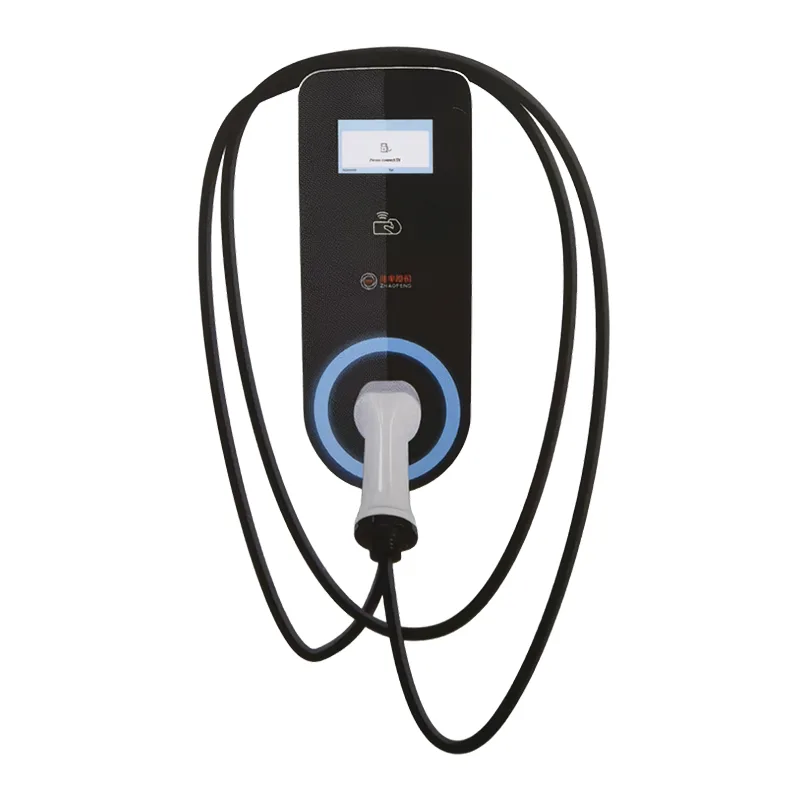

7KW 壁掛け型 AC 充電パイル

当社の7KW壁掛け型AC充電パイルは、新エネルギー車の充電ニーズに応えるために開発された充電装置で、電気自動車の車載充電器と併用して電気自動車への充電サービスを提供します。この製品は、取り付けが簡単で、サイズがコンパクトで、操作が簡単でファッショナブルな外観、カードのスワイプ/充電、高速かつ効率的です。複数の万能安全保護機能（短絡保護、漏電保護、緊急停止保護、過電流、過熱保護、過電圧保護、IP54等級の防塵・防水、接地保護）により、充電後自動的に電源が遮断され、車両の安全を保護します。

1.各所有者が駐車するためのプラグアンドプレイ操作プロセス 車をロックする - 充電ガンを接続する - 充電を開始する（ライトが点滅） 来るときは充電して◇、終わったら帰る、完全に無神経

2. 操作プロセスを開始するスライダー ◇オーナープラグ - オーナーが認証カードをかざす - 充電開始（ライト点滅）

技術的パラメータ

製品の特徴

1) 4.3 インチのディスプレイ画面と LED ステータス インジケーターを搭載しており、充電プロセスを明確に確認できます。

2) Ethernet/4Gネットワ​​ークによるオンライン通信が可能で、リアルタイム制御や決済機能が可能です。

3) 包括的なシステム保護: 過電圧、不足電圧保護、過電流保護、短絡保護、漏れ保護、過熱保護、落雷保護、安全で信頼性の高い製品動作の保証。4) データの保存と障害の特定。

5) 正確な電力測定および識別機能により、ユーザーの信頼性が向上します。

6) 全体の構造は雨や塵に耐えるように設計されており、保護レベルは IP54 で、屋内と屋外の両方に適しています。

国内外の環境で広く使用されています。

7) 設置、操作、メンテナンスが簡単です。

8) 安全で盗難防止。

設置環境要件

1) この充電パイルは、IP54 保護レベルを満たしており、屋外に設置できる屋内および屋外のユニバーサル充電パイルです。

2) 周囲温度は-30℃～50℃の範囲内でご使用ください。

3) 設置場所は標高 2000 メートルを超える場所に設置してください。

4) 設置場所の近くに激しい振動や可燃物、爆発物がないこと。

5) 低地や浸水のおそれのある場所は避けてください。

6) 杭の設置は壁で支えてください。壁サポートがある場合は、設置と固定に特別な床柱を使用することをお勧めします。

7) 杭を設置するときは、杭が垂直であること、および地面からの装入杭の高さの基準データ (1.3 ～ 1.5 メートル) が維持されていることを確認してください。

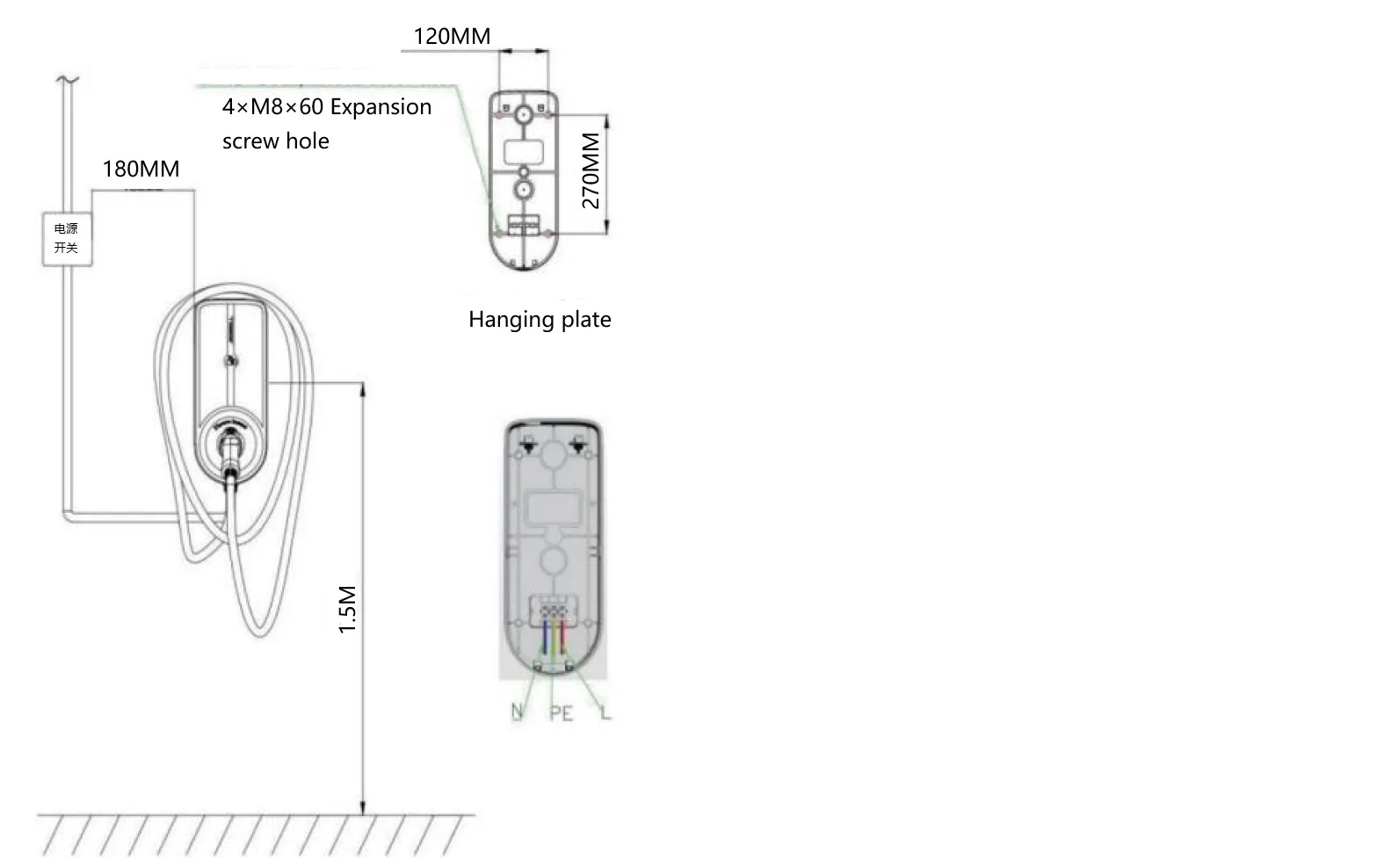

設置方法

1) 地面からの装入杭の高さの参考データ (1.3 ～ 1.5 メートル)2) 背面プレートの取り付け穴の位置に従って、壁の背面プレートの取り付け穴の位置に印を付けます。

インパクトドリルを使用して（Φ8 * 65）パンチし、M8 * 60のプラスチック拡張チューブを挿入します。

吊り下げプレートに通してネジを締めます。

3) 工場出荷時に入力ケーブルが装備されている機器で、入力ケーブルの長さを延長する必要がある場合、

配線識別に従って正しいケーブル方法に従って接続を延長してください。 3 本のケーブル (ファイアライン L、ゼロライン N、アースライン PE) を端子台に接続し、

そして配線を完了します。 (機器の電流が大きいため、延長により確実な接続が保証される必要があります);

4) 感電の危険を防ぐために、機器は入力アース線がしっかりと固定されていることを確認する必要があります。
